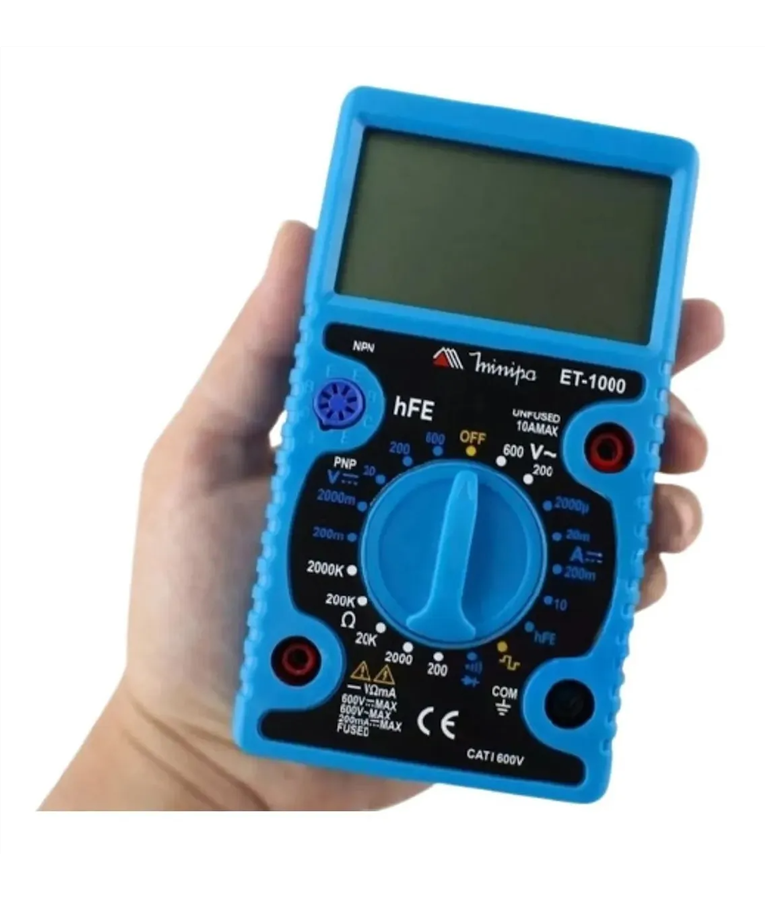

MULTÍMETRO DIGITAL MODELO: ET-1000
APLICAÇÕES:
Diferencia-se por ser pequeno, portátil e possuir display de 3 1/2 dígitos. O instrumento pode ser usado em medidas de tensão DC / AC, corrente DC, resistência, testes de diodo, continuidade, hFE de transistor e também possui a função de gerador de onda quadrada.
CARACTERÍSTICAS:
Display LCD: 3 1 / 2 Dígitos, 2000 Contagens;
Taxa de Atualização: Aproximadamente 2 vezes por segundo;
Indicação de Sobrefaixa: ?1?;
Indicação de Polaridade: Automática;
Indicação de Bateria Fraca: ;
Mudança de Faixa: Manual;
Teste de Continuidade, Diodo, hFE de Transistor;
Gerador de Onda Quadrada de 50Hz:
Tensão de saída: aproximadamente 5Vpp.
Impedância: aproximadamente 50kohm.
Altitude de Operação: abaixo de 2000 metros;
Ambiente: Operação: 0°C~40°C (32°F a 104°F)
SEGURANÇA:
Este instrumento está de acordo com os padrões IEC61010: grau de poluição 1, categoria de sobretensão CAT I 600V e dupla isolação. Como determinado pela norma de segurança NR-10, utilize sempre instrumentos de proteção individual. Não utilize este instrumento em outras categorias de sobretensão.
TENSÃO DC:
Faixas: 200mV, 2000mV, 20V, 200V, 600V;
Precisão: 200mV ±(0,5% 3D) 2000mV ~ 200V ±(0,8% 5D) 600V ±(1,0% 5D);
Resolução: 1µV, 1mV, 10mV, 100mV, 1V;
Proteção de Sobrecarga: para faixa de 200mV é 220V AC, para todas as outras faixas é 600V AC/DC.
TENSÃO AC:
Faixas: 200V, 600V;
Precisão: (2,0% 10D);
Resolução: 100mV, 1V;
Resposta em frequência: 40Hz ~ 200Hz;
Proteção de Sobrecarga: 600V AC/DC para todas as faixas.
CORRENTE DC:
Faixas: 2000µA, 20mA, 200mA, 10A;
Precisão: 2000µA ~ 20mA ±(1,8% 2D) 200mA ±(2,0% 2D) 10A ±(2,0% 10D);
Resolução:1µA, 10µA, 100µA, 10mA;
Proteção de Sobrecarga: Fusível de 500mA/250V para mA; Sem proteção para a entrada 10A.
Corrente Máxima: 10A (tempo de teste menor que 10 segundos);
Queda de Tensão: <200mV.
RESISTÊNCIA:
Faixas: 200Ohm, 2000 Ohm, 20k Ohm, 200kW, 2000k Ohm;
Precisão: 200 Ohm ±(1,0% 10D) 2000 Ohm ~ 2000k Ohm ±(1,0% 4D);
Resolução: 0,1 Ohm, 1 Ohm, 10 Ohm, 100 Ohm, 1k Ohm;
Tensão em Aberto: < 3V;
Proteção de Sobrecarga: 15 segundos no máximo de 220V RMS.
TESTE DE DIODO:
Faixa:
Tensão de circuito aberto aproximadamente 2,8V;
Corrente direta de aprox. 1mA;
O valor de tensão de uma junção PN de silício costuma ser por volta de 0,5 ~ 0,8V.
Proteção de Sobrecarga: 15 segundos no máximo de 220V RMS.
TESTE DE hFE:
0 ~ 1000;
Corrente de base: 10µA;
Vce: 2,8V;
O display exibe o valor de hFE do transistor em teste.
TESTE DE CONTINUIDADE:
Acima de 70ohm, o alarme sonoro não é ativado. O alarme sonoro é ativado quando o objeto medido está com boa condutividade;
Proteção de Sobrecarga: 15 segundos no máximo de 220V RMS

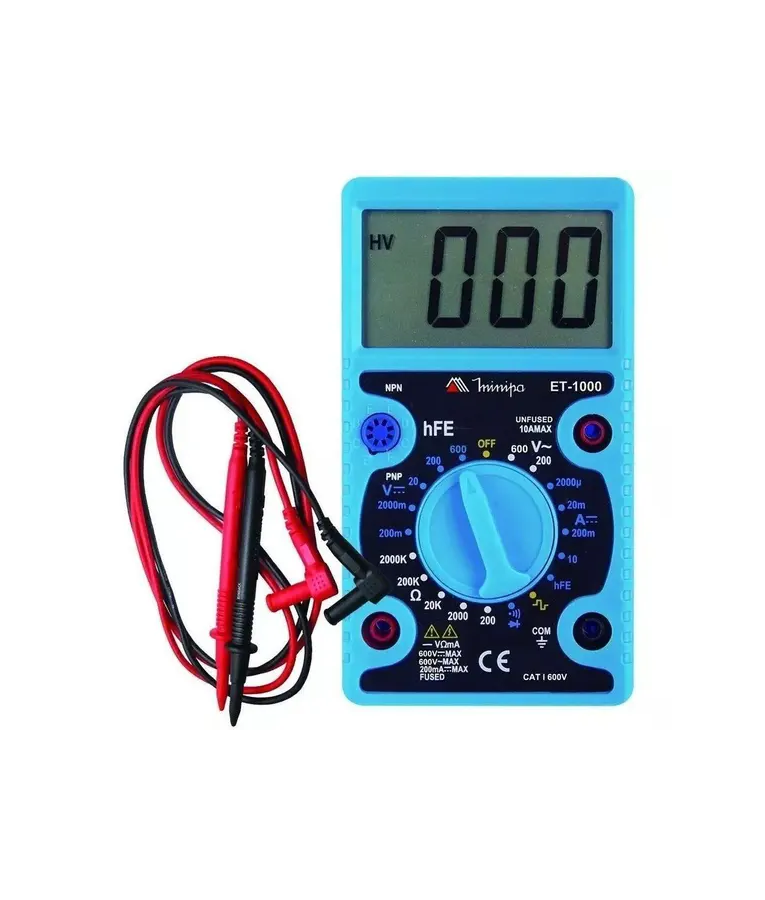

ACESSÓRIOS:
1. Manual de Instruções (1 un.)
2. Pontas de Prova (1 par)
Precisão Básica: 0,50%
Categoria de Segurança: CAT I 600V
Alimentação: 1 x 9V
Dimensões: 129x70x29mm
Peso: 130g
Garantia: 6 meses
